سیستم ارتینگ یکی از مهمترین اجزای ایمنی در هر تاسیسات الکتریکی است. رعایت استاندارد ارتینگ و توجه به نکات ایمنی ارتینگ باعث حفاظت از جان انسان و تجهیزات میشود و از خطرات ناشی از اضافه ولتاژ یا جریانهای خطا جلوگیری میکند. اجرای درست ارتینگ نه تنها موجب کاهش مشکلات عملیاتی میشود، بلکه طول عمر تجهیزات و پایداری سیستم را نیز افزایش میدهد.

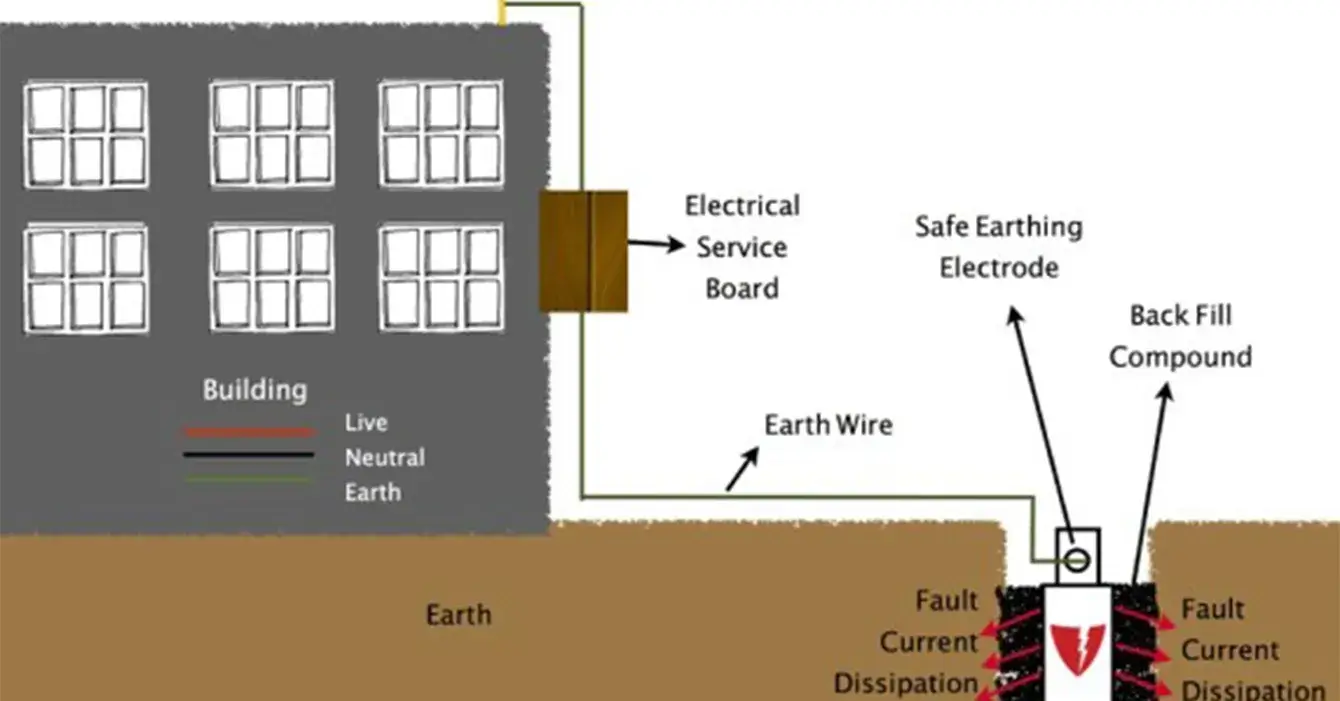

استانداردهای بینالمللی ارتینگ (IEEE, IEC)
سیستم ارتینگ، بهعنوان ستون ایمنی تاسیسات الکتریکی، باید مطابق استاندارد ارتینگ بینالمللی طراحی و اجرا شود. عدم رعایت این استانداردها میتواند منجر به اشتباهات نصب سیستم ارت، افزایش مقاومت زمین و کاهش عملکرد حفاظتی شود. دو مرجع اصلی استانداردهای بینالمللی، IEEE و IEC هستند که هر کدام نقش مهمی در تعیین طراحی، تجهیزات و روشهای اجرایی دارند.
استاندارد IEEE
استانداردهای IEEE (Institute of Electrical and Electronics Engineers) مجموعهای از دستورالعملها و راهنماییهای عملی برای طراحی سیستم ارتینگ در پروژههای صنعتی، نیروگاهی و ساختمانی ارائه میدهند. نکات کلیدی IEEE عبارتند از:
- محاسبه جریانهای خطا و تعیین ظرفیت هادیها
استاندارد IEEE تعیین میکند که سیستم ارتینگ باید توانایی تخلیه جریانهای خطای پیشبینیشده را داشته باشد. این موضوع برای جلوگیری از ایجاد اضافه ولتاژ و حفاظت تجهیزات حیاتی ضروری است. - انتخاب میلهها و هادیها
طول، جنس و قطر میلهها مطابق استاندارد IEEE تعیین میشود. استفاده از میلههای کوتاه یا هادی با سطح مقطع کمتر از استاندارد، باعث افزایش مقاومت زمین و کاهش ایمنی میشود. رعایت این استانداردها یکی از اصلیترین نکات ایمنی ارتینگ است. - شبکهبندی چاههای ارت
استاندارد IEEE توصیه میکند در سیستمهای بزرگ از شبکه مش ارتینگ استفاده شود تا مقاومت زمین کاهش یابد و جریان خطا به طور یکنواخت در زمین تخلیه شود.
استاندارد IEC
استانداردهای IEC (International Electrotechnical Commission) نیز بهویژه IEC 60364 و IEC 62305 بر طراحی سیستم ارتینگ و حفاظت در برابر صاعقه تمرکز دارند. نکات مهم IEC شامل:
- محافظت در برابر صاعقه
IEC 62305 طراحی سیستم ارتینگ را به گونهای توصیه میکند که انرژی صاعقه بهصورت ایمن به زمین منتقل شود، بدون اینکه به افراد یا تجهیزات آسیب برسد. - تثبیت ولتاژ و ایمنی تجهیزات الکترونیکی
IEC توصیه میکند هادیها و اتصالات ارتینگ باید با پوشش و جنس مناسب انتخاب شوند تا جریانهای خطای ناشی از نوسانات برق یا اضافه ولتاژ بهطور کامل تخلیه شود. - آزمون و نگهداری دورهای
استاندارد IEC تأکید دارد که پس از نصب چاه ارت، مقاومت زمین بهصورت دورهای اندازهگیری شود و تغییرات محیطی مثل خشک شدن خاک یا خوردگی اتصالات بررسی شود. این امر بخشی از نکات ایمنی ارتینگ محسوب میشود.
جمعبندی استانداردهای بینالمللی
رعایت همزمان استاندارد IEEE و IEC باعث میشود:
- مقاومت زمین در حد مطلوب باقی بماند.
- جریان خطا بهصورت ایمن تخلیه شود.
- تجهیزات حساس از خرابی ناشی از اضافه ولتاژ یا جریان نشتی محافظت شوند.
- نکات اجرایی و نگهداری بهطور کامل رعایت شود.
بهطور خلاصه، پیروی از استاندارد ارتینگ بینالمللی، همراه با توجه به نکات ایمنی ارتینگ، ستون اصلی حفاظت جان انسان و تجهیزات الکتریکی در هر پروژه است. هرگونه کوتاهی در رعایت این استانداردها باعث افزایش اشتباهات نصب سیستم ارت و مشکلات عملیاتی میشود.

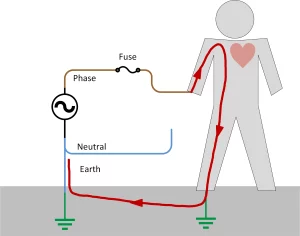

ایمنی در نصب تجهیزات ارتینگ
نصب تجهیزات ارتینگ یکی از حیاتیترین مراحل در اجرای سیستم ارتینگ است. حتی اگر طراحی سیستم کاملاً مطابق استاندارد ارتینگ انجام شده باشد، رعایت نکردن نکات ایمنی ارتینگ هنگام نصب میتواند به بروز مشکلات جدی منجر شود، از جمله افزایش مقاومت زمین، کاهش عملکرد حفاظتی، و ایجاد خطر برای پرسنل و تجهیزات.
۱. انتخاب محل مناسب برای چاه ارت
- خاک با مقاومت پایین، مانند خاک مرطوب یا نرم، بهترین گزینه برای نصب میله ارت است. خاکهای سنگی یا بسیار خشک میتوانند مقاومت زمین را بالا برده و عملکرد سیستم را کاهش دهند.
- فاصله مناسب از فونداسیون ساختمان و کابلهای دیگر باید رعایت شود تا جریانهای خطای ناخواسته به تجهیزات دیگر منتقل نشوند.
- انتخاب محل صحیح، یکی از مهمترین نکات ایمنی ارتینگ است و تأثیر مستقیم بر طول عمر و کارایی سیستم دارد.

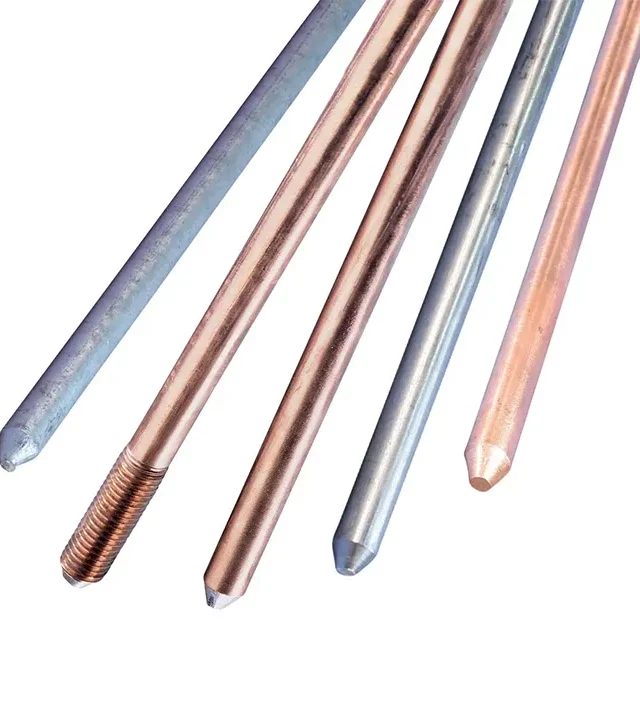

۲. رعایت عمق و زاویه نصب میله ارت
- میلههای ارت باید حداقل ۲.۴ تا ۳ متر عمق داشته باشند تا سطح تماس کافی با خاک ایجاد شود و مقاومت زمین کاهش یابد.
- نصب عمودی میلهها اهمیت ویژه دارد، زیرا زاویه نامناسب باعث کاهش کارایی سیستم و افزایش خطرات میشود.
- این مرحله، بخشی از رعایت استاندارد ارتینگ است و هرگونه کوتاهی میتواند باعث شکست سیستم شود.
۳. اتصال صحیح هادیها و میلهها
- استفاده از بستهای استاندارد یا جوش کدولد (Cadweld) ضروری است تا اتصال سیم ارت به میله محکم و پایدار باشد.
- اتصالات شل یا جوش غیر استاندارد، مقاومت سیستم را افزایش داده و عملکرد حفاظتی را کاهش میدهد.
- اتصالات باید مقاومت خوردگی داشته باشند و پس از نصب تست شوند تا اطمینان حاصل شود جریان خطا بهطور کامل تخلیه میشود.

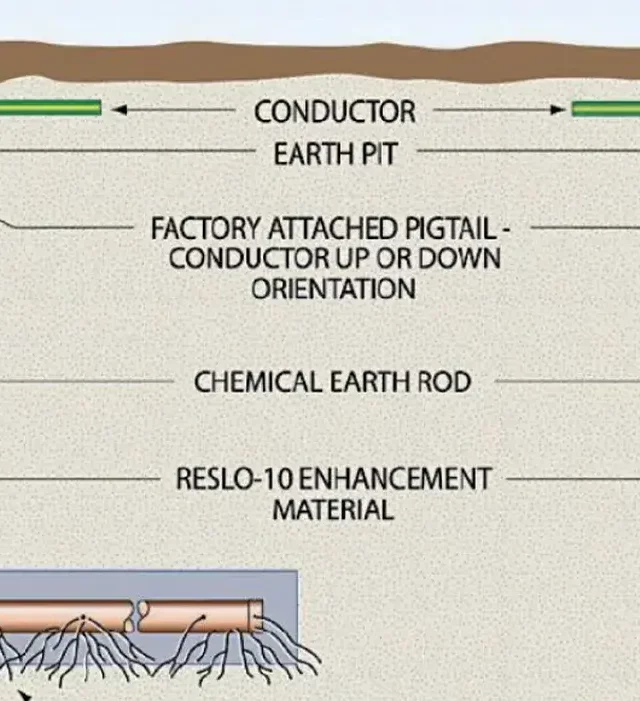

۴. پر کردن چاه با مواد کاهنده مقاومت
- چاه ارت باید با مواد کاهنده مقاومت مانند بنتونیت، ذغال و نمک پر شود.
- این مواد باعث کاهش مقاومت خاک، افزایش هدایت جریان و حفظ رطوبت خاک میشوند.
- استفاده صحیح و لایهای از این مواد، یکی از مهمترین نکات ایمنی ارتینگ محسوب میشود و تضمین میکند که میله ارت عملکرد مطلوبی داشته باشد.
۵. رعایت ایمنی افراد هنگام نصب
- کار در نزدیکی تجهیزات برق، خطر برقگرفتگی دارد. بنابراین استفاده از دستکش، کفش عایق، ابزار استاندارد و لباس محافظ الزامی است.
- پرسنل نصب باید آموزش دیده و آگاه به نکات ایمنی ارتینگ باشند.
- نظارت مهندس ناظر بر عملیات نصب باعث کاهش خطاهای انسانی و تضمین اجرای استاندارد ارتینگ میشود.
۶. تست اولیه پس از نصب
- بعد از نصب، مقاومت زمین باید اندازهگیری شود تا از عملکرد صحیح سیستم مطمئن شویم.
- تست اولیه یکی از اصلیترین مراحل رعایت نکات ایمنی ارتینگ است و به شناسایی مشکلات احتمالی قبل از بهرهبرداری کمک میکند.
- در صورت بالا بودن مقاومت، میتوان اصلاحات لازم مانند اضافه کردن میله یا مواد کاهنده مقاومت را انجام داد.
۷. نکات تکمیلی
- دسترسی آسان به تابلو تست ارت و اتصالات برای انجام تستهای دورهای ضروری است.
- ثبت کامل مراحل نصب در گزارش فنی برای پیگیری و نگهداری بلندمدت توصیه میشود.
- آموزش مستمر پرسنل اجرایی و بهرهبردار درباره روشهای صحیح نصب و نگهداری سیستم ارتینگ باعث کاهش خطاهای انسانی و افزایش طول عمر تجهیزات میشود.
با رعایت این اصول، نصب تجهیزات ارتینگ مطابق استاندارد ارتینگ انجام میشود و تمام نکات ایمنی ارتینگ در عمل رعایت میشوند. سیستم قادر خواهد بود جریانهای خطا را بهصورت ایمن به زمین منتقل کند و از تجهیزات و افراد محافظت نماید.

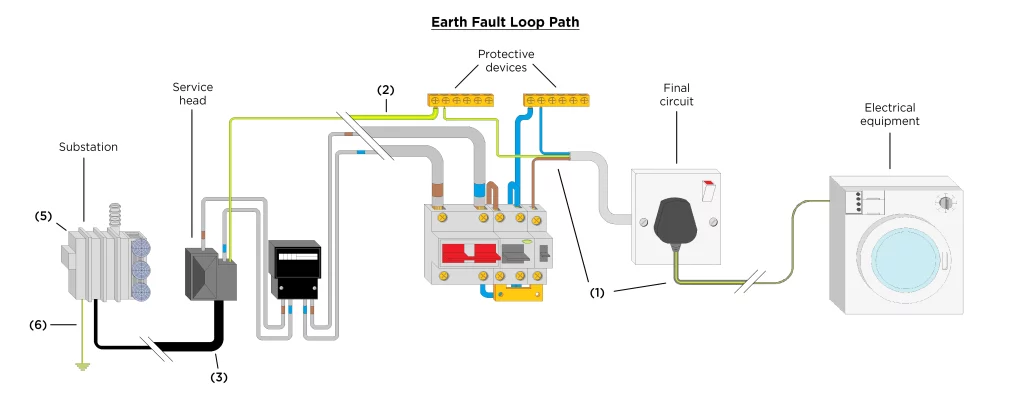

اشتباهات رایج در اجرای سیستم ارتینگ
حتی اگر طراحی سیستم ارتینگ مطابق استاندارد ارتینگ انجام شده باشد و تجهیزات استاندارد انتخاب شده باشند، عدم رعایت روشهای اجرایی صحیح میتواند عملکرد سیستم را کاهش دهد و خطرات جدی ایجاد کند. شناخت و پیشگیری از اشتباهات رایج در اجرای سیستم ارتینگ بخش مهمی از حفظ ایمنی تاسیسات و افراد است.
۱. بیتوجهی به مقاومت خاک و نوع زمین
- خاک سنگی، خشک یا با مقاومت بالا باعث افزایش مقاومت زمین میشود و عملکرد چاه ارت را کاهش میدهد.
- اجرای چاه ارت بدون ارزیابی دقیق مقاومت خاک، یکی از متداولترین اشتباهات نصب سیستم ارت است.
- راهکار: آزمایش مقاومت خاک قبل از حفر چاه و انتخاب محل با خاک مناسب یا اصلاح خاک با مواد کاهنده مقاومت (بنتونیت، ذغال و نمک).
۲. انتخاب نامناسب محل چاه ارت
- نصب میله ارت نزدیک تاسیسات فلزی یا کابلهای دیگر میتواند مسیر جریان خطا را تغییر داده و خطر ایجاد کند.
- مناطق سنگی یا با رطوبت بسیار کم، باعث ناکارآمدی سیستم میشوند.
- رعایت این نکته یکی از اصلیترین نکات ایمنی ارتینگ است.
۳. استفاده از تجهیزات نامرغوب
- میله کوتاه یا غیر استاندارد، سیم یا هادی با سطح مقطع کم، و بستهای ضعیف باعث افزایش مقاومت زمین و کاهش عملکرد حفاظتی میشوند.
- استفاده از مواد استاندارد مطابق استاندارد ارتینگ ضروری است.
- راهکار: انتخاب تجهیزات با کیفیت تأیید شده و مقاوم در برابر خوردگی، مطابق با دستورالعملهای IEC و
۴. اتصال ضعیف هادیها
- شل بودن بستها یا جوشکاری غیر فنی باعث کاهش انتقال جریان خطا و افزایش خطر برقگرفتگی میشود.
- اتصالات باید محکم، پایدار و مقاوم در برابر خوردگی باشند.
- انجام تست اتصال پس از نصب یکی از مهمترین نکات ایمنی ارتینگ است.
۵. عدم رعایت عمق و تعداد کافی چاهها
- عمق کمتر از استاندارد یا حفر تعداد ناکافی چاهها باعث افزایش مقاومت سیستم میشود.
- استفاده از چند چاه بدون ایجاد شبکه مش ارتینگ باعث ناکارآمدی سیستم میشود.
- رعایت عمق و شبکهبندی صحیح مطابق استاندارد ارتینگ تضمین میکند جریان خطا بهطور یکنواخت تخلیه شود.
۶. عدم انجام تست و نگهداری دورهای
- عدم اندازهگیری مقاومت زمین پس از نصب یا در طول زمان، رایجترین دلیل کاهش عملکرد سیستم ارتینگ است.
- خوردگی اتصالات، خشک شدن خاک و تغییر سطح آب زیرزمینی بدون بررسی دورهای باعث افزایش مقاومت و کاهش ایمنی میشود.
- راهکار: تست دورهای سالانه یا فصلی، ثبت نتایج و اصلاح چاه ارت بر اساس نیاز.
شناخت و پیشگیری از این اشتباهات رایج در اجرای سیستم ارتینگ باعث میشود:
- مقاومت زمین در محدوده استاندارد باقی بماند.
- تجهیزات و پرسنل محافظت شوند.
- طول عمر و کارایی سیستم افزایش یابد.
رعایت استاندارد ارتینگ و توجه به نکات ایمنی ارتینگ در تمام مراحل، از طراحی تا نگهداری، کلید اصلی اجرای موفق سیستم ارتینگ است.
پرسشهای متداول (FAQ)
۱. استاندارد ارتینگ چیست و چرا اهمیت دارد؟
پاسخ:
استاندارد ارتینگ مجموعهای از دستورالعملهای بینالمللی برای طراحی، نصب و نگهداری سیستم ارتینگ است. رعایت این استانداردها تضمین میکند که جریانهای خطا بهطور ایمن به زمین منتقل شوند و خطر برقگرفتگی یا آسیب به تجهیزات کاهش یابد. توجه به نکات ایمنی ارتینگ در طول اجرای استانداردها، کلید حفاظت از جان انسان و تجهیزات حساس است.
۲. هنگام نصب چاه ارت چه نکات ایمنی باید رعایت شود؟
پاسخ:
در نصب چاه ارت، رعایت نکات ایمنی ارتینگ بسیار مهم است. از جمله انتخاب محل مناسب با خاک کم مقاومت، رعایت عمق استاندارد میلهها، اتصال محکم هادیها و استفاده از مواد کاهنده مقاومت مانند بنتونیت و ذغال. همه این اقدامات مطابق استاندارد ارتینگ باعث میشوند سیستم عملکرد صحیح داشته باشد و خطر برقگرفتگی کاهش یابد.
۳. چند وقت یکبار باید تست مقاومت زمین انجام شود؟
پاسخ:
تست دورهای مقاومت زمین بخشی از نکات ایمنی ارتینگ و الزامات استاندارد ارتینگ است. برای ساختمانها و تاسیسات صنعتی، حداقل هر ۶ ماه تا یک سال انجام میشود. این تستها به شناسایی افزایش مقاومت زمین، خوردگی اتصالات و تغییر شرایط خاک کمک کرده و اصلاحات لازم را به موقع ممکن میسازند.
۴. استفاده از میلهها و هادیهای غیر استاندارد چه خطراتی دارد؟
پاسخ:
استفاده از تجهیزات نامرغوب یا کوتاهتر از حد استاندارد، یکی از رایجترین اشتباهات نصب سیستم ارتینگ است. این کار باعث افزایش مقاومت زمین، کاهش کارایی سیستم و افزایش خطر برقگرفتگی میشود. رعایت استاندارد ارتینگ و انتخاب تجهیزات با کیفیت، همراه با توجه به نکات ایمنی ارتینگ، ضروری است.
۵. تفاوت ارتینگ حفاظتی و ارتینگ عملیاتی چیست؟
پاسخ:
- ارتینگ حفاظتی: هدف آن حفاظت از افراد و تجهیزات در برابر جریانهای نشتی و اضافه ولتاژ است و اجرای آن باید مطابق استاندارد ارتینگ و نکات ایمنی ارتینگ باشد.
- ارتینگ عملیاتی: هدف آن تثبیت ولتاژ تجهیزات و جلوگیری از اختلال در عملکرد دستگاههای الکترونیکی است. این نوع ارتینگ نیز باید با رعایت استانداردها و اصول ایمنی نصب شود تا عملکرد سیستم ارتینگ بهینه باشد.
