راهنمای جامع ارتینگ (Earthing)

مفهوم اتصال به زمین (Earthing vs. Grounding)

ارتینگ (Earthing) یعنی ایجاد یک مسیر هادی با مقاومت کم بین تجهیزات یا ساختارهای الکتریکی و زمین تا جریان‌های ناخواسته (نشتی، خطا، صاعقه) به‌صورت کنترل‌شده به زمین تخلیه شوند.

در متون فنی بین earthing و grounding گاهی تفاوتی قائل می‌شوند:

• Earthing: اتصال به زمین به‌منظور ایمنی و دفع جریان.
• Grounding: مفهوم وسیع‌تر که شامل مرجع‌های صفر ولتاژ، شیلدها و ارجاعات الکترونیکی نیز می‌شود.

با این حال، در استانداردهای IEC و IEEE این مفاهیم در عمل تحت عنوان earthing/grounding و انواع ترتیبات ارت (TN, TT, IT) دسته‌بندی می‌شوند. (مرجع: IEC 60364 – iteh.ai)

نکته فنی کلیدی: هدف نهایی ارتینگ کاهش مقاومت کلی سیستم به‌اندازه‌ای است که در زمان خطا جریان کافی برای قطع سریع فیوزها یا کلیدهای حفاظتی برقرار شود، و در عین حال ولتاژ تماس (touch voltage / step voltage) در محدوده ایمن باقی بماند. این دیدگاه اساس طراحی‌های مهندسی ارت است. (مرجع: IEEE)

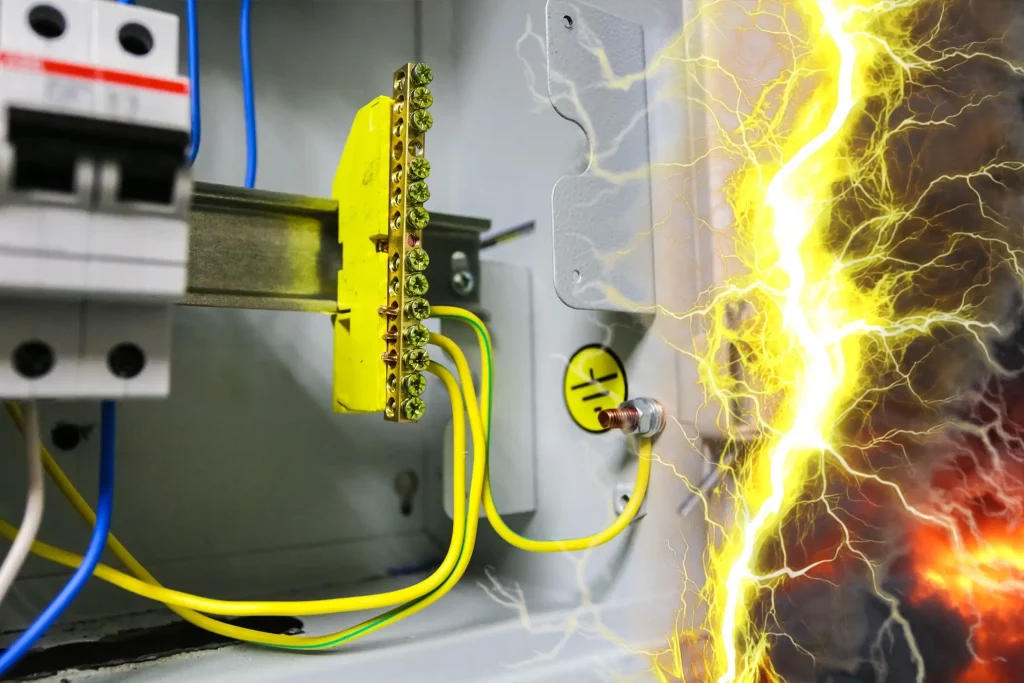

دلایل اهمیت ارتینگ در ساختمان‌ها، صنعت و تجهیزات حساس

1. حفاظت افراد و جلوگیری از برق‌گرفتگی

1. • در صورت بروز خطا (مثلاً اتصال بدنه به فاز)، مسیر کم‌مقاومت به زمین باعث می‌شود جریان خطا افزایش یابد و حفاظت‌های مدار (فیوز، کلید مدارشکن) عمل کنند.
   • در غیر این صورت ولتاژ تماس ممکن است تا سطوح کشنده بالا برود.
   • طراحی برای محدود کردن touch و step voltages یکی از اهداف IEEE Std 80 است.

2. حفاظت تجهیزات حساس و کاهش اختلالات (EMI)

1. • تجهیزات اندازه‌گیری، کنترل، سرورها و دستگاه‌های پزشکی حساس به نویز هستند.
   • ارتینگ صحیح باعث کاهش نویز مشترک (common-mode) و جلوگیری از آسیب به ورودی‌های حساس می‌شود.
   • در کارخانه‌ها، ارتینگ نامناسب می‌تواند منجر به خطاهای PLC، ریزش داده یا خرابی سنسورها شود.
   • (مرجع: IEC 60364 و راهنماهای EMC – iteh.ai)

3. پایداری عملکرد سیستم و تضمین حفاظت صحیح

1. • وجود مسیر زمین با مقاومت مناسب، عملکرد سریع سیستم حفاظتی را تضمین می‌کند.
   • همچنین در طراحی شبکه‌های توزیع و پست‌ها، معیارهای ایمنی و طراحی ground grid در IEEE Std 80 مورد تأکید است.

اثرات عدم ارتینگ مناسب

· افزایش ولتاژ تماس و خطر انسانی

• • در صورت مقاومت زمین بالا، Ground Potential Rise (GPR) افزایش می‌یابد و فاصله‌های ایمن step/touch شکسته می‌شوند.
  • نتیجه می‌تواند صدمه یا مرگ انسان باشد. (IEEE Std 80)

· آسیب‌دیدگی و خرابی تجهیزات

• • اختلاف پتانسیل بین بدنه‌ها می‌تواند به ایزولاسیون و مدارات آسیب بزند.
  • این موضوع به‌ویژه در مراکز داده، مراکز پزشکی و خطوط تولید صنعتی اهمیت دارد. (IEC 60364 – iteh.ai)

· نویز و اختلال در ارتباطات

• • ارتینگ نامناسب منجر به ایجاد ground loops و افزایش نویز در خطوط سیگنال می‌شود.
  • این موضوع باعث کاهش کیفیت اندازه‌گیری و ارتباطات می‌گردد.

مثال عددی: آیا یک میله ۳ متری کافی است؟

برای تخمین مقاومت یک میله ارت رانده‌شده در خاک یکنواخت از فرمول تقریبی (راهنمای IEEE Std 81) استفاده می‌شود:

R≈ρ2πL(ln⁡(8Ld)−1)R \approx \frac{\rho}{2 \pi L} \left( \ln \left( \frac{8L}{d} \right) – 1 \right)

که در آن:

• ρ\rho: مقاومت ویژه خاک (Ω·m)
• LL: طول میله (m)
• dd: قطر میله (m)

ورودی مثال:

• ρ=100 Ω⋅m\rho = 100\ \Omega·m (خاک ماسه‌ای خشک)
• L=3 mL = 3\ m
• d=0.016 md = 0.016\ m

محاسبات گام ‌به‌ گام:

• 8Ld=8×30.016=1500\frac{8L}{d} = \frac{8 \times 3}{0.016} = 1500
• ln⁡(1500)≈7.313\ln(1500) \approx 7.313
• ln⁡(1500)−1≈6.313\ln(1500) – 1 \approx 6.313
• ρ2πL=1002π×3≈5.305\frac{\rho}{2 \pi L} = \frac{100}{2 \pi \times 3} \approx 5.305
• R≈5.305×6.313≈33.5 ΩR \approx 5.305 \times 6.313 \approx 33.5\ \Omega

نتیجه‌گیری:
یک میله ۳ متری در این شرایط حدود 33.5 Ω مقاومت دارد — بسیار بالاتر از مقدار مطلوب (≤2 Ω برای تأسیسات عمومی).
برای رسیدن به حدود 2 Ω به‌طور نظری حدود 17 میله موازی نیاز است که مقرون‌به‌صرفه نیست.

راهکارهای جایگزین:

• استفاده از صفحات یا مش‌های ارت (grid/mesh)
• افزایش عمق یا طول الکترودها
• کاهش مقاومت ویژه خاک با بنتونیت یا مواد افزودنی

(مرجع: IEEE Std 81)

• ارتینگ (earthing) بنیادی‌ترین لایه ایمنی در برق است؛ حفاظت از انسان، تجهیزات و تضمین عملکرد صحیح سیستم‌های حفاظتی. (IEC 60364 و IEEE)
• انتخاب نوع الکترود (میله، صفحه، گرید) و شرایط خاک نقش تعیین‌کننده دارد. در خاک‌های با مقاومت ویژه بالا، استفاده از ترکیب روش‌ها اجتناب‌ناپذیر است.

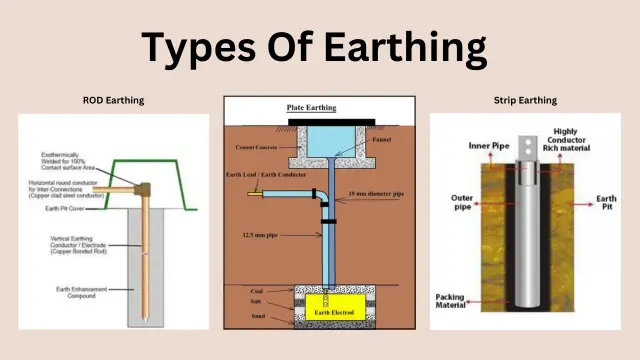

انواع سیستم ارتینگ

ارت تجاری/مسکونی vs صنعتی

• ارتینگ در ساختمان‌های مسکونی و تجاری: معمولاً ساده‌تر طراحی می‌شود. هدف اصلی حفاظت افراد در برابر برق‌گرفتگی و ایمنی کلی سیستم است. مقاومت مورد نیاز اغلب در حدود ≤5 اهم (بر اساس مقررات ملی ایران) یا ≤2 اهم (در برخی استانداردها) است. برای این منظور معمولاً یک یا چند میله یا صفحه ارت کفایت می‌کند.
• ارتینگ صنعتی: نیاز به دقت و طراحی پیچیده‌تر دارد چون علاوه بر ایمنی افراد، حفاظت از تجهیزات سنگین، سیستم‌های کنترل، مخابرات و کاهش نویز هم مهم است. در اینجا مقاومت مجاز ممکن است حتی ≤1 اهم یا کمتر در نظر گرفته شود (طبق توصیه IEEE برای مراکز داده و نیروگاه‌ها).
• مثال عملی: در یک کارخانه خودروسازی، برای کنترل PLCها و ربات‌های جوشکاری، مقاومت زمین زیر 1 اهم الزامی بود. در این پروژه، استفاده از شبکه مشی (mesh grounding grid) به عمق ۰.۸ متر و ابعاد ۲۰×۳۰ متر با تسمه مسی، موفق شد مقاومت را به حدود ۰.۶ اهم کاهش دهد.

ارت تجهیزاتی، ارت سیستمی و ارت صاعقه‌گیر

• ارت تجهیزاتی (Protective Earthing – PE): اتصال مستقیم بدنه فلزی تجهیزات به زمین برای جلوگیری از برق‌گرفتگی.
• ارت سیستمی (System Earthing): اتصال نقطه مرجع سیستم (مثل نول ترانسفورماتور) به زمین. این کار پایداری ولتاژ و عملکرد صحیح حفاظت‌ها را تضمین می‌کند.
• ارت صاعقه‌گیر (Lightning Earthing): مسیر اختصاصی تخلیه جریان صاعقه به زمین. استاندارد IEC 62305 الزام می‌کند که سیستم صاعقه‌گیر (LPS) و ارت حفاظتی باید در نقطه‌ای به هم متصل باشند تا اختلاف پتانسیل به حداقل برسد.
• نکته: در پروژه‌های حساس (مثلاً دیتاسنتر) اغلب ارت سیستمی و ارت تجهیزاتی به صورت یکپارچه طراحی می‌شوند اما ارت صاعقه مسیر جداگانه‌ای دارد که در سطح زمین به سیستم اصلی متصل می‌شود.

ارت سیستم TT, TN, IT و تفاوت‌های آنها

این سه سیستم توسط IEC 60364 تعریف شده‌اند و در مقررات ملی ایران نیز ذکر شده‌اند:

1. TT System
   • نول ترانسفورماتور زمین شده (T)، بدنه تجهیزات نیز زمین جداگانه (T).
   • مزایا: سادگی، ایمنی خوب در ساختمان‌های کوچک.
   • معایب: مقاومت زمین بالا باعث می‌شود قطع فیوز به‌موقع نباشد؛ معمولاً نیاز به RCD (کلید محافظ جان).
   • کاربرد: ویلاها، ساختمان‌های مسکونی کوچک.
2. TN System
   • نول ترانسفورماتور زمین شده (T)، بدنه تجهیزات متصل به همان زمین (N).
   • انواع: TN-S (هادی حفاظتی جدا)، TN-C (هادی مشترک PEN)، TN-C-S (ترکیبی).
   • مزایا: مقاومت کم، عملکرد سریع حفاظت‌ها.
   • معایب: در TN-C، خطر انتقال جریان نول روی بدنه تجهیزات.
   • کاربرد: ساختمان‌های بزرگ، صنایع.
3. IT System
   • نقطه تغذیه ایزوله یا زمین شده از طریق امپدانس بالا (I)، بدنه تجهیزات زمین شده (T).
   • مزایا: در خطای اول سیستم قطع نمی‌شود → مناسب برای بیمارستان‌ها و صنایع حساس.
   • معایب: طراحی پیچیده، نیاز به دستگاه پایش عایق (IMD).
   • کاربرد: اتاق عمل بیمارستان، معادن.

جدول مقایسه‌ای TT / TN / IT:

ارت سطحی vs ارت عمقی

• ارت سطحی: الکترودها (تسمه یا مش مسی) در عمق کم (۰.۵–۱ متر) به صورت شبکه‌ای گسترده دفن می‌شوند.
  • کاربرد: خاک‌های مرطوب، سطحی وسیع در دسترس (مثلاً کارخانجات).
  • مزیت: کاهش مقاومت مؤثر به دلیل سطح تماس زیاد.
• ارت عمقی (چاه ارت): حفاری عمق ۴–۱۰ متر و نصب صفحه یا میله در ته چاه.
  • کاربرد: ساختمان‌های شهری که سطح زمین محدود است.
  • مزیت: بهره‌گیری از رطوبت و کاهش مقاومت خاک در عمق.
• مثال عددی: در خاک رسی با مقاومت ویژه 30 Ω·m، یک شبکه سطحی ۱۰×۱۰ متر با تسمه مسی می‌تواند مقاومت حدود ۲–۳ اهم ایجاد کند، در حالی که یک چاه عمقی ۶ متری با صفحه مسی ۵۰×۵۰ سانتی‌متر ممکن است به مقاومت حدود ۴–۵ اهم برسد. بنابراین انتخاب بین سطحی و عمقی وابسته به شرایط پروژه است.

چاه ارت: اجرا و طراحی

انتخاب محل مناسب چاه ارت (نوع خاک، رطوبت، دسترسی آب زیرزمینی)

• نوع خاک: خاک با مقاومت ویژه پایین (ρ) بهترین عملکرد را دارد. خاک‌های رسی مرطوب معمولاً ρ≈20–50 Ω·m دارند و مناسب هستند، در حالی که خاک‌های شنی خشک ρ≈200–1000 Ω·m مقاومت بالایی دارند.
• رطوبت خاک: رطوبت طبیعی خاک می‌تواند مقاومت الکترود را کاهش دهد. در مناطق خشک یا بیابانی معمولاً لازم است از مواد کاهنده مقاومت مانند بنتونیت یا نمک استفاده شود.
• دسترسی به آب زیرزمینی: نزدیک بودن آب زیرزمینی کمک می‌کند مقاومت خاک کاهش یابد، اما باید مراقب خوردگی و شسته شدن مواد کاهنده باشیم.
• فاصله از سازه‌ها و خطوط دیگر: برای جلوگیری از تداخل و اختلاف پتانسیل، چاه ارت باید حداقل ۱ تا ۳ متر از ساختمان و لوله‌های فلزی یا خطوط برق دیگر فاصله داشته باشد.

مثال عملی: در پروژه یک ساختمان مسکونی در تهران، با خاک رسی متوسط و رطوبت حدود ۱۵٪، انتخاب محل چاه ارت در گوشه حیاط و فاصله ۲ متر از لوله‌های فلزی باعث کاهش مقاومت به حدود ۳.۵ اهم شد.

عمق، ابعاد و حجم چاه ارت بر اساس شرایط خاک و نوع کاربرد

• عمق چاه: معمولاً ۳–۶ متر در مناطق شهری و تا ۱۰ متر در خاک‌های با مقاومت بالا یا برای کاربردهای صنعتی.
• قطر چاه: ۳۰–۵۰ سانتی‌متر مناسب است؛ برای خاک‌های شنی و ماسه‌ای ممکن است قطر بزرگ‌تر نیاز باشد.
• حجم خاک و مواد کاهنده: برای کاهش مقاومت، چاه باید تا حد امکان با مواد رسانا و کاهنده پر شود (مثلاً ترکیب بنتونیت، زغال و نمک).

محاسبه مقاومت تقریبی میله در چاه:

R≈ρ2πL(ln⁡(8Ld)−1)R \approx \frac{\rho}{2\pi L}(\ln(\frac{8L}{d}) -1)

L = — طول میله، d = — قطر میله، ρ = مقاومت ویژه خاک

• مثال: خاک با ρ=100 Ω·m، میله L=5 m، d=16 mm → R≈20 Ω. با اضافه کردن بنتونیت و مرطوب نگه داشتن خاک، مقاومت مؤثر می‌تواند به زیر 5 Ω کاهش یابد.

جنس الکترود (میله، صفحه، سبد) و مواد کاهنده مقاومت خاک

• میله مسی: رسانایی عالی، مقاومت خوردگی پایین، عمر بالا. قطر معمول 16–20 mm، طول 3–6 متر.
• میله گالوانیزه: ارزان‌تر، اما مقاومت خوردگی بالاتر و عمر کمتر نسبت به مس.
• صفحه مسی یا مسی–گالوانیزه: سطح تماس بیشتر → کاهش مقاومت. ابعاد رایج: 50×50 تا 100×100 سانتی‌متر.
• سبد مسی یا شبکه: برای کاربردهای صنعتی یا خاک‌های با مقاومت بالا استفاده می‌شود، اغلب در ترکیب با مواد کاهنده نصب می‌شوند.
• مواد کاهنده مقاومت: بنتونیت، ذغال فعال، نمک خوراکی، خاک رسانا. انتخاب و ترکیب صحیح این مواد بسته به خاک، رطوبت و طول عمر مورد نیاز متفاوت است.

نحوه پر کردن و مصالح کمک‌کننده (بنتونیت، زغال، نمک و …)

• بنتونیت: جذب آب بالا، کاهش مقاومت خاک و افزایش سطح تماس با الکترود.
• زغال: هدایت مناسب، عمر طولانی، به ویژه برای میله‌های طولانی یا شبکه‌های سطحی.
• نمک: کاهش مقاومت سریع، اما نیاز به مراقبت دوره‌ای برای جلوگیری از شسته شدن یا خوردگی.
• روش پر کردن:
  1. پر کردن چاه با یک لایه ۱۰–۱۵ سانتی‌متر مصالح کمک‌کننده.
  2. قرار دادن الکترود یا صفحه در مرکز.
  3. پر کردن کامل چاه به صورت لایه‌ای و مرطوب نگه داشتن خاک بین لایه‌ها.

مثال عملی: در یک کارگاه صنعتی با خاک شنی خشک (ρ≈350 Ω·m)، استفاده از ترکیب 50٪ بنتونیت + 30٪ زغال + 20٪ نمک، در چاه عمق ۶ متر باعث شد مقاومت سیستم به حدود 1.8 Ω برسد، که مطابق استانداردهای IEC 60364 و مقررات ملی ایران است.

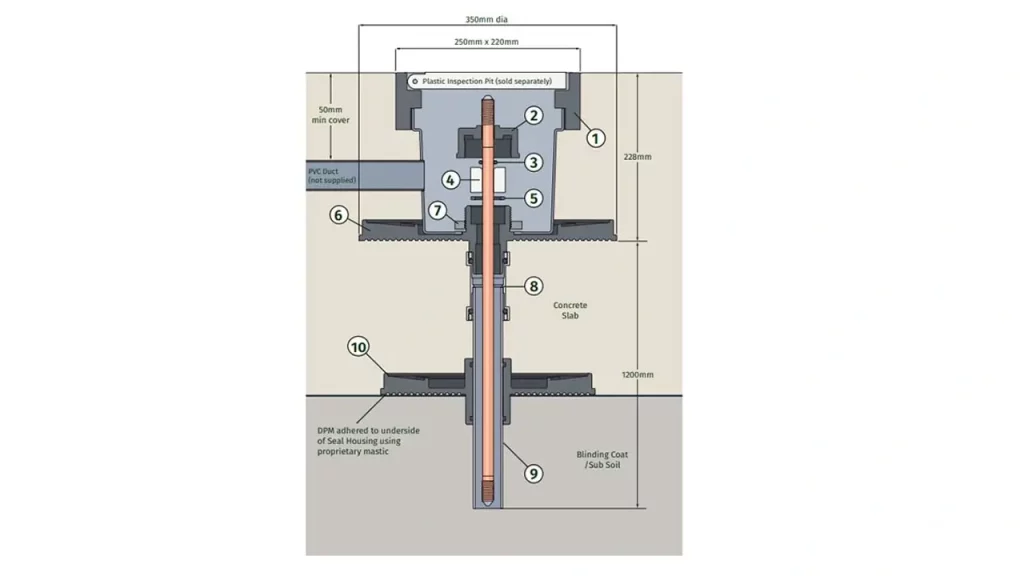

اتصالات، سیم‌ها، کلمپ‌ها و سایر تجهیزات ارتینگ

انواع هادی ارت و ویژگی‌های فنی آنها

• سیم مسی: رسانایی بالا، انعطاف‌پذیری مناسب، مقاومت خوردگی کم. سطح مقطع معمول: 16–50 mm² برای ساختمان‌ها و 50–120 mm² برای صنایع.
• تسمه مسی (Copper Tape/Strip): سطح تماس بزرگتر → مقاومت مؤثر پایین‌تر. ضخامت رایج 2–5 mm، عرض 20–50 mm. کاربرد در شبکه‌های مشی (ground grid) و اتصال چندین نقطه.
• شینه ارت (Busbar): معمولا مسی یا گالوانیزه، ضخامت 3–10 mm، عرض 30–50 mm. استفاده در تابلوهای اصلی و اتصال تجهیزات پرقدرت.
• سیم روکش‌دار مسی: برای مسیرهای قابل دسترس و جلوگیری از تماس ناخواسته با بدنه‌های فلزی. روکش PVC یا XLPE با مقاومت حرارتی 90–105 °C.

نکته عملی: افزایش سطح مقطع یا استفاده از شینه باعث کاهش مقاومت زمین و افزایش عمر سیستم می‌شود، به ویژه در صنایع با جریان خطای زیاد.

کلمپ، باسبار، قالب جوشی و سایر اتصالات استاندارد

• کلمپ‌ها:
  • اتصال سیم به میله یا صفحه.
  • جنس: مس یا برنج با روکش ضد خوردگی.
  • مثال: کلمپ مسی با پیچ M8 و مقاومت الکتریکی زیر 0.05 Ω.
• باسبارها: اتصال چند نقطه زمین یا تجهیزات متعدد. ضخامت و سطح مناسب برای تحمل جریان‌های خطا باید محاسبه شود (مثلاً 50×5 mm برای جریان تا 10 kA).
• قالب جوشی (Exothermic/کدولد): اتصال دائم هادی به میله یا صفحه، عمر بالا، مقاومت بسیار کم (<0.01 Ω). استاندارد IEEE Std 837 توصیه می‌کند برای نصب‌های صنعتی از جوش ترمیت (exothermic) استفاده شود.
• اتصالات ترمیک/آرگون: برای تجهیزات خاص و محیط‌های صنعتی که خوردگی یا ارتعاش بالاست.

مواد مقاوم در برابر خوردگی و محافظت محیطی

• روکش گالوانیزه: روی میله‌ها و شینه‌ها برای افزایش عمر در خاک مرطوب یا خاک با اسیدیته بالا.
• پوشش پودری یا اپوکسی: در محیط‌های صنعتی یا خورنده (مثل کارگاه‌های شیمیایی).
• کاف‌های محافظتی: برای مسیر سیم‌ها و جلوگیری از تماس مستقیم با زمین یا اجسام فلزی.

مثال کاربردی: در یک پروژه صنعتی با خاک اسیدی (pH≈5.5)، استفاده از میله مسی با روکش گالوانیزه و کلمپ‌های ترمیت باعث کاهش خوردگی به کمتر از ۵٪ طی ۵ سال شد و مقاومت سیستم از 1.7 Ω به کمتر از 2 Ω ثابت ماند.

تست، راه‌اندازی و نگهداری سیستم ارتینگ

روش‌های تست مقاومت ارتینگ (روش افت ولتاژ، مولتی‌متر، تستر زمین)

1. روش افت ولتاژ (Fall-of-Potential):
   • متداول‌ترین روش استاندارد برای اندازه‌گیری مقاومت چاه ارت.
   • تجهیزات ارتینگ : تستر زمین، الکترود کمکی (C و P).
   • نحوه اجرا تجهیزات ارت: یک الکترود جریان (C) در فاصله ۵–۱۰ برابر طول میله/چاه از الکترود اصلی قرار می‌گیرد، الکترود پتانسیل (P) بین این دو میله نصب می‌شود و ولتاژ اندازه‌گیری می‌شود.
   • مقاومت چاه با فرمول Ohm محاسبه می‌شود: R=V/IR = V/I
   • مثال: میله ۵ متری، جریان تست 10 A، ولتاژ بین P و E=15 V → مقاومت R=1.5 Ω.
2. روش دو نقطه‌ای (Two-Point):
   • ساده‌تر، اما دقت کمتر نسبت به Fall-of-Potential دارد. برای ارزیابی اولیه در ساختمان‌های مسکونی مناسب است.
3. تستر زمین دیجیتال:
   • قابلیت اندازه‌گیری سریع و نمایش گراف مقاومت و روند تغییرات.
   • توصیه استاندارد IEC 61557-5 برای تجهیزات قابل اعتماد و کالیبره شده.

استاندارد مقاومت مجاز (مثلاً زیر ۲ اهم و مقادیر متداول در ایران)

• مقدار هدف عملیاتی:
  • ساختمان مسکونی: ≤ 5 Ω (مقررات ملی ایران).
  • ساختمان صنعتی / دیتاسنتر: ≤ 1–2 Ω (IEC 60364, IEEE Std 80).
  • صاعقه‌گیر: ≤ 10 Ω برای اتصال به زمین حفاظتی.
• کنترل کیفیت: مقاومت نباید به مرور زمان افزایش یابد. اندازه‌گیری دوره‌ای سالانه یا پس از تغییر خاک/موقعیت آب زیرزمینی ضروری است.

مراقبت دوره‌ای، بررسی اتصالات و خوردگی، تشخیص و رفع نقص

• بازرسی اتصالات و تجهیزات ارتینگ: بررسی کلمپ‌ها، شینه‌ها و جوش‌ها؛ اطمینان از عدم شل شدن و خوردگی.
• بازرسی خاک و مواد کاهنده: حفظ رطوبت و تعویض یا افزودن بنتونیت/نمک در صورت کاهش رطوبت یا شسته شدن مواد.
• نشانگرهای خوردگی: استفاده از سنسور یا بازرسی فیزیکی برای تشخیص رنگ یا ضخامت کاهش یافته فلز.
• ثبت و نگهداری داده‌ها: توصیه IEEE و IEC ثبت مقادیر مقاومت، جریان خطا و زمان عملکرد حفاظت‌ها در دفترچه نگهداری تجهیزات.

مثال عملی: در یک کارخانه با خاک ماسه‌ای خشک، مقاومت سیستم ارت در اولین تست 1.2 Ω بود، اما پس از ۲ سال و کاهش رطوبت خاک به 1.9 Ω رسید. افزودن ۵۰ کیلو بنتونیت و مرطوب نگه داشتن چاه، مقاومت را مجدد به 1.1 Ω کاهش داد.

استانداردها و مقررات مرتبط

استانداردهای بین‌المللی (IEC, IEEE و استانداردهای ایران)

• IEC 60364: استاندارد بین‌المللی برای سیستم‌های برق ساختمان و حفاظت از افراد. شامل الزامات طراحی و نصب تجهیزات ارتینگ، مقاومت مجاز و روش‌های تست می‌شود.
• IEEE Std 80: راهنمای طراحی سیستم‌های زمین در نیروگاه‌ها و صنایع حساس. توصیه می‌کند مقاومت کل سیستم ارتینگ برای حفاظت انسان و تجهیزات ≤1 Ω باشد.
• استانداردهای ملی ایران: مثل مقررات ملی ساختمان و مبحث 13، روش‌های طراحی و نصب تجهیزات ارت و مقاومت مجاز خاک را مشخص می‌کنند.

نکته عملی: هنگام خرید تجهیزات ارتینگ، اطمینان حاصل کنید که محصولات مطابق این استانداردها تولید شده باشند؛ به خصوص کلمپ‌ها، میله‌ها و صفحه‌های مسی.

مقررات محلی، مراجع قانونی و الزامات ساختمان‌سازی

• الزامات نصب چاه ارت: باید حداقل فاصله از سازه‌ها و لوله‌های فلزی رعایت شود.
• نظارت قانونی: بعضی مناطق و شهرداری‌ها قبل از صدور پایان کار، تست مقاومت چاه ارت را الزامی می‌دانند.
• گزارش‌دهی: ثبت مقادیر مقاومت و بازدید دوره‌ای طبق مقررات، هم برای ایمنی و هم برای تطابق قانونی ضروری است.

ایمنی و الزامات حفاظتی در نصب صاعقه‌گیر و تجهیزات ارتینگ

• اتصال صاعقه‌گیر به سیستم ارتینگ اصلی باید با هادی و کلمپ مناسب انجام شود تا اختلاف پتانسیل ایجاد نشود.
• استفاده از تجهیزات ارت با روکش محافظ و ضد خوردگی توصیه می‌شود تا جریان صاعقه و جریان خطا به درستی به زمین منتقل شود.
• رعایت فاصله مناسب بین سیستم ارتینگ و خطوط برق فشار قوی و تأسیسات فلزی، از بروز خطرات بالقوه جلوگیری می‌کند.

مثال کاربردی: در یک پروژه تجاری، اتصال صاعقه‌گیر به سیستم ارتینگ با کلمپ مسی استاندارد و شینه مسی 50×5 mm باعث شد جریان صاعقه تا 100 kA بدون آسیب به تجهیزات دفع شود.

هزینه، انتخاب تجهیزات و موارد عملی

فاکتورهایی که باید در انتخاب تجهیزات ارتینگ در نظر گرفت (جنس، سایز، برند، محل نصب)

• جنس:
  • مس خالص: رسانایی بالا، عمر طولانی، هزینه بیشتر.
  • گالوانیزه: ارزان‌تر، مقاومت خوردگی کمتر، مناسب پروژه‌های کوتاه‌مدت یا سطحی.
• سایز و سطح مقطع:
  • سیم مسی: 16–50 mm² برای ساختمان‌ها، 50–120 mm² برای صنایع.
  • تسمه یا شینه: 20–50 mm عرض و 2–10 mm ضخامت بسته به جریان خطا.
• برند و کیفیت: استفاده از برندهای معتبر باعث افزایش عمر و کاهش مشکلات طولانی‌مدت می‌شود.
• محل نصب: خاک خشک یا خورنده نیاز به تجهیزات با پوشش محافظ و ضد خوردگی دارد.

نکته سئو: در این بخش، به صورت طبیعی چند بار از عبارت تجهیزات ارتینگ و تجهیزات ارت استفاده شده است تا هم برای کاربر کاربردی و هم برای موتورهای جستجو بهینه باشد.

مقایسه قیمت با کیفیت – چه چیزی را نباید فدای قیمت کم کرد

• میله و صفحه مسی: قیمت بالاتر، اما عمر مفید ≥20 سال و مقاومت پایدار.
• کلمپ و اتصالات: فدای قیمت کم نشود؛ اتصالات بی‌کیفیت باعث افزایش مقاومت و خطر برق‌گرفتگی می‌شوند.
• مواد کاهنده مقاومت: بنتونیت و زغال ارزان و مؤثر، اما کیفیت و خلوص آن مهم است.

مثال عملی: خرید میله گالوانیزه ارزان در پروژه صنعتی، پس از ۲ سال مقاومت سیستم از 1.5 Ω به 4.2 Ω افزایش یافت؛ هزینه تعویض و مواد کاهنده جدید در مجموع بیش از صرفه‌جویی اولیه بود.

راهنمای خرید تجهیزات پرکاربرد (میله، صفحه، کلمپ، باسبار)

• میله ارت: طول 3–6 متر، قطر 16–20 mm، جنس مس یا مس-گالوانیزه.
• صفحه ارت: ابعاد 50×50 تا 100×100 cm، ضخامت 3–5 mm، جنس مس.
• کلمپ و قالب جوشی: استاندارد IEEE 837، مقاومت اتصال <0.05 Ω.
• باسبار: برای شبکه‌های صنعتی و اتصال چندین نقطه زمین، سطح مقطع 50×5 mm برای جریان خطای تا 10 kA.

نکته عملی: قبل از خرید، با توجه به ارتینگ چیست و نوع پروژه، سطح مقطع، جنس و تعداد تجهیزات ارتینگ مشخص شود تا مقاومت مطلوب و ایمنی کامل حاصل شود.

اشتباهات رایج و پرسش و پاسخ کاربران (FAQ)

اشتباهات معمول در اجرا و طراحی چاه ارت

1. انتخاب محل نامناسب چاه ارت:
   • دفن میله‌ها در خاک خشک یا شنی بدون مواد کاهنده باعث افزایش مقاومت تا بیش از ۱۰ Ω می‌شود.
   • مثال: یک ساختمان مسکونی در حاشیه شهر با خاک شنی خشک و بدون افزودن بنتونیت، مقاومت چاه ارت به 12 Ω رسید، در حالی که استاندارد ≤5 Ω بود.
2. استفاده از تجهیزات کم‌کیفیت:
   • میله‌ها یا کلمپ‌های گالوانیزه بی‌کیفیت، مقاومت سیستم را افزایش داده و عمر کوتاه‌تری دارند.
   • توصیه: استفاده از تجهیزات ارتینگ استاندارد و با گواهی IEC یا IEEE.
3. اتصالات شل یا جوش ناقص:
   • باعث ایجاد اختلاف پتانسیل و ولتاژ تماس خطرناک می‌شود.
   • اتصالات ترمیت یا قالب جوشی کیفیت بالا و مقاومت <0.05 Ω توصیه می‌شوند.
4. نادیده گرفتن نگهداری دوره‌ای:
   • خشک شدن خاک، خوردگی کلمپ‌ها و شینه‌ها باعث افزایش مقاومت و کاهش ایمنی می‌شود.

پرسش‌های متداول

سؤال 1: چرا مقاومت چاه ارت من بالاست؟ چه کار کنم؟

• دلایل: خاک خشک، مواد کاهنده ناکافی، اتصال ضعیف، خوردگی تجهیزات.
• راه حل: افزودن بنتونیت یا زغال، مرطوب نگه داشتن خاک، بررسی و تعویض کلمپ‌ها و شینه‌ها، تست مجدد با روش Fall-of-Potential.

سؤال 2: آیا می‌توان از چاه ارت موجود استفاده کرد یا باید دوباره حفر کرد؟

• اگر مقاومت چاه فعلی کمتر از استاندارد (مثلاً ≤5 Ω برای ساختمان مسکونی) باشد، استفاده از آن ممکن است.
• در غیر این صورت، لازم است چاه جدید ایجاد یا میله‌های اضافی نصب شود.

سؤال 3: چگونه تشخیص دهیم صفحه یا میله نیاز به تعویض دارد؟

• علائم: خوردگی شدید، ترک یا شکست فلز، افزایش مقاومت بیش از ۱۰٪ نسبت به مقدار اولیه.
• ابزار: تستر زمین یا مولتی‌متر دیجیتال.

سؤال 4: آیا استفاده از گودال آب فاضلاب یا چاه آب امکان‌پذیر است؟

• نه، خطر انتقال جریان به محیط و خوردگی شدید تجهیزات. تجهیزات ارتینگ باید در خاک مناسب و به‌صورت ایزوله نصب شوند.

سؤال 5: ارتینگ چیست و چرا مهم است؟

• ارتینگ چیست: اتصال هادی سیستم یا تجهیزات به زمین برای حفاظت انسان و کاهش نویز الکترومغناطیسی.
• اهمیت: حفاظت از افراد در برابر برق‌گرفتگی، عملکرد صحیح تجهیزات الکتریکی و جلوگیری از آسیب ناشی از صاعقه یا خطای سیستم.

نکات ایمنی که اغلب نادیده گرفته می‌شوند

• استفاده از دستکش و ابزار عایق هنگام نصب یا تست چاه ارت.
• بررسی فاصله مناسب بین هادی‌های ارت و خطوط برق فشار قوی.
• عدم استفاده از مصالح خورنده یا خاک نامناسب بدون افزودن مواد کاهنده.

نتیجه‌گیری

چک‌لیست برای ارزیابی سیستم ارتینگ شما

قبل از خرید یا نصب تجهیزات ارتینگ، مراحل زیر را بررسی کنید:

1. انتخاب محل مناسب: خاک با مقاومت پایین، دسترسی به آب زیرزمینی و فاصله کافی از سازه‌ها.
2. جنس و سایز تجهیزات ارت: میله، صفحه یا شینه با رسانایی و طول عمر مناسب.
3. مواد کاهنده مقاومت: بنتونیت، زغال یا نمک با کیفیت مناسب.
4. اتصالات و کلمپ‌ها: استاندارد، محکم و بدون خوردگی.
5. تست اولیه مقاومت: اندازه‌گیری با روش Fall-of-Potential یا تستر دیجیتال، مقاومت ≤ استاندارد (مثلاً ≤5 Ω برای ساختمان مسکونی).
6. محافظت در برابر خوردگی: روکش مناسب، پوشش ضد زنگ، مسیرهای عایق.
7. ثبت و مستندسازی: مقاومت، تاریخ نصب، نوع مواد و تجهیزات استفاده‌شده.
8. تست و نگهداری دوره‌ای: بررسی هر ۶–۱۲ ماه و اضافه کردن مواد کاهنده در صورت نیاز.
9. بررسی انطباق با استانداردها: IEC، IEEE و مقررات ملی ایران.
10. آموزش پرسنل: نحوه تست، نگهداری و رعایت ایمنی در محیط نصب.

مراحل بعد از خرید برای نصب و نگهداری صحیح

1. بررسی تجهیزات: تطابق با مشخصات فنی، عدم وجود خوردگی یا آسیب.
2. نصب اولیه: رعایت عمق، فاصله و چینش مناسب چاه ارت.
3. پر کردن چاه و افزودن مواد کاهنده: لایه‌ای و مرطوب نگه داشتن خاک.
4. اتصال هادی‌ها و کلمپ‌ها: رعایت استانداردها و استفاده از جوش ترمیت یا کلمپ‌های معتبر.
5. تست اولیه و ثبت نتایج: بررسی مقاومت، اطمینان از اتصال صحیح و ایمن.
6. نگهداری دوره‌ای: بازدید اتصالات، رطوبت خاک، اضافه کردن مواد کاهنده و ثبت تغییرات مقاومت.
7. به‌روزرسانی مستندات: هر تغییر، تعمیر یا جایگزینی تجهیزات ارتینگ باید مستند شود تا سیستم همیشه مطابق استاندارد عمل کند.

جمع‌بندی

با رعایت این چک‌لیست و مراحل نصب و نگهداری، سیستم ارتینگ شما:

• ایمن و مقاوم در برابر خطاهای برق و صاعقه خواهد بود.
• طول عمر تجهیزات افزایش یافته و هزینه‌های نگهداری کاهش می‌یابد.
• با استانداردهای بین‌المللی و ملی سازگار خواهد بود.
