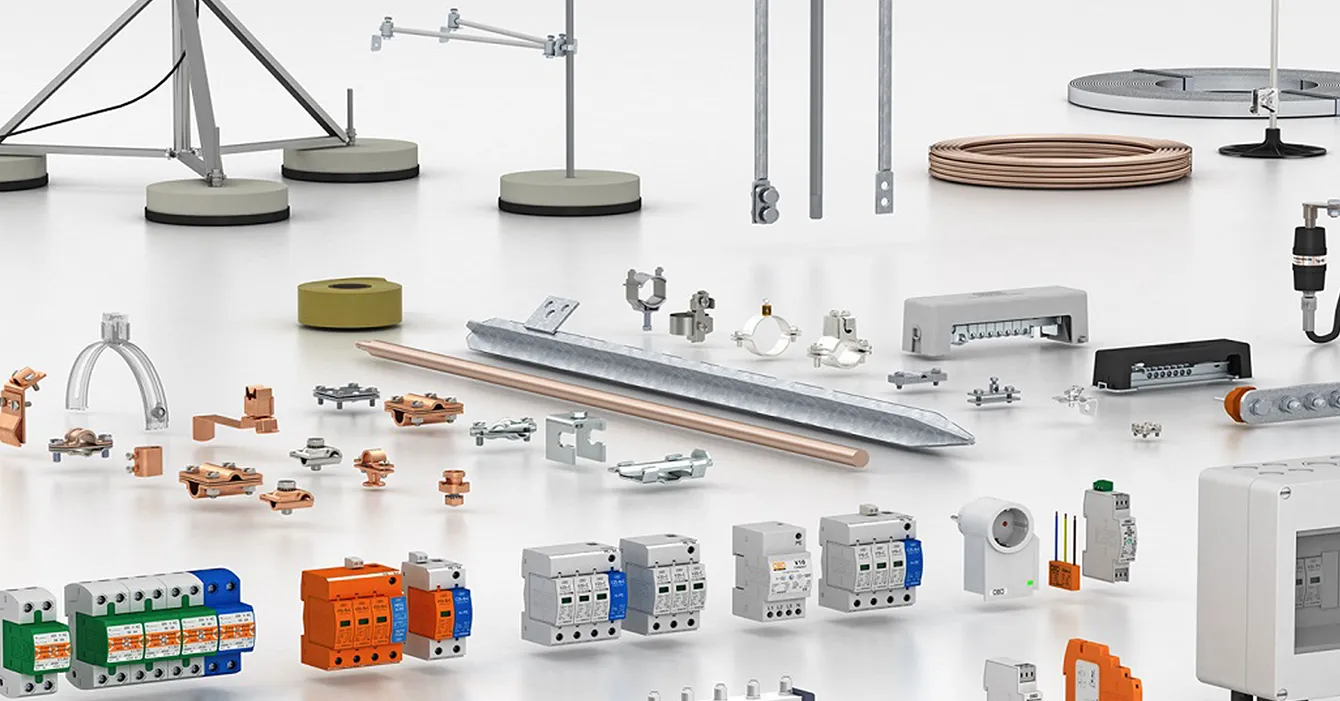

صاعقهگیر یکی از حیاتیترین تجهیزات حفاظتی برای ساختمانها، صنایع و تجهیزات حساس الکترونیکی است. انتخاب تجهیزات صاعقهگیر مناسب نه تنها ایمنی افراد و سازه را تضمین میکند، بلکه طول عمر سیستم و عملکرد بهینه آن را نیز افزایش میدهد. در این مقاله به شما کمک میکنیم تا بدانید صاعقهگیر چیست، چه نکاتی در انتخاب آن اهمیت دارد، و چگونه بهترین تجهیزات صاعقهگیر را خریداری کنید.
نکات مهم در انتخاب تجهیزات صاعقهگیر
انتخاب صحیح تجهیزات صاعقهگیر نیازمند بررسی چند عامل کلیدی است تا سیستم حفاظت در برابر صاعقه عملکردی ایمن و مؤثر داشته باشد.
اهمیت کیفیت و استاندارد
- تجهیزات صاعقهگیر باید مطابق استانداردهای بینالمللی IEC 62305 و NFPA 780 تولید شوند.
- استفاده از تجهیزات غیر استاندارد ممکن است جریان صاعقه را به درستی به زمین هدایت نکند و خطر آسیب به سازه و تجهیزات الکتریکی را افزایش دهد.
نوع صاعقهگیر
- میلهای (Rod): مناسب ساختمانهای کوچک و مسکونی، نصب آسان، هزینه کمتر.
- شبکهای (Mesh/Grid): مناسب ساختمانهای بزرگ، دیتاسنترها و کارخانهها، ایجاد حفاظت کامل و یکنواخت.
- هوا-نوک (Air Terminal): نوک تیز برای جذب صاعقه و هدایت جریان به سیستم ارتینگ، کاهش احتمال برخورد مستقیم.
جنس و مقاومت تجهیزات
- مس: رسانایی بالا، طول عمر بیش از ۲۰ سال، مناسب محیطهای مرطوب و صنعتی.
- آلومینیوم: سبک، ارزانتر، عمر کمتر، مناسب ساختمانهای کوچک یا موقت.
- پوشش ضد خوردگی برای محیطهای مرطوب یا صنعتی ضروری است تا عمر تجهیزات افزایش یابد.
فاصله و نصب صحیح
- فاصله بین میلهها و شبکه باید مطابق استاندارد (۵–۱۰ متر بسته به ارتفاع ساختمان) رعایت شود.
- رعایت فاصله از سازههای فلزی، مسیرهای برق فشار قوی و تجهیزات حساس برای جلوگیری از اختلاف پتانسیل خطرناک ضروری است.
- زاویه نصب میلهها و مسیر اتصال به سیستم ارتینگ باید مطابق دستورالعمل استاندارد باشد تا جریان صاعقه بدون خطر هدایت شود.
نگهداری و دسترسی
- تجهیزات باید امکان بازدید و تعمیر دورهای داشته باشند تا عملکرد سیستم تضمین شود.
- مسیرهای هادی و اتصالات باید طوری طراحی شوند که دسترسی برای بررسی سالانه آسان باشد.
مثال عملی: در یک پروژه تجاری با ارتفاع ۳۰ متر، استفاده از شبکه مشی مسی به همراه میلههای هوا-نوک، جریان صاعقه تا 50 kA را بدون آسیب به سازه یا تجهیزات دفع کرد.
چه عواملی در انتخاب صاعقهگیر مهم است؟
انتخاب صاعقهگیر مناسب تنها به خرید یک میله یا شبکه محدود نمیشود؛ فاکتورهای مختلفی در عملکرد و ایمنی سیستم تأثیرگذارند. در ادامه مهمترین عوامل را با جزئیات بررسی میکنیم.
نوع ساختمان و کاربرد
- ساختمان مسکونی کوچک: میلهای ساده از جنس مس یا آلومینیوم کافی است. نصب میلهها در گوشهها و ارتفاع مناسب (۵–۱۰ متر) میتواند حفاظت مؤثر ایجاد کند.
- ساختمانهای تجاری و صنعتی: برای ساختمانهای بلند، دیتاسنترها، کارخانهها یا انبارهای بزرگ، استفاده از شبکه مشی یا ترکیب میله و شبکه توصیه میشود. این روش باعث میشود که جریان صاعقه در سطح گستردهتری توزیع شود و از نقاط حساس حفاظت گردد.
- ساختمانهای خاص (دیتاسنتر، مراکز برق، مخابرات): جریان صاعقه ممکن است تا 100 kA برسد؛ بنابراین تجهیزات باید توان تحمل جریان بالای صاعقه و اتصال مطمئن به سیستم ارتینگ داشته باشند.
شرایط محیطی و خاک
- رطوبت خاک: خاک مرطوب مقاومت پایینتری دارد (معمولاً ۵–۱۵ Ω·m)، بنابراین سیستم صاعقهگیر عملکرد بهتری دارد.
- خاک خشک یا شنی: مقاومت خاک افزایش یافته و نیاز به استفاده از مواد کاهنده مقاومت مانند بنتونیت، زغال یا نمک است تا مقاومت سیستم به کمتر از ۵ Ω برسد.
- خاک سنگی: برای خاکهای سنگی یا دارای سنگهای بزرگ، میتوان از الکترودهای طولانیتر (۲–۳ متر) و شبکه گستردهتر استفاده کرد تا تماس کافی با خاک ایجاد شود.
مثال عددی: یک ساختمان مسکونی با ارتفاع ۱۰ متر و خاک شنی خشک، بدون مواد کاهنده مقاومت حدود 12 Ω بود. افزودن بنتونیت و نصب دو میله مسی ۲ متری مقاومت را به 4.5 Ω کاهش داد و استاندارد IEC 62305 رعایت شد.
جریان صاعقه مورد انتظار
- جریان صاعقه معمولاً بین 10 تا 200 kA متغیر است و بسته به منطقه جغرافیایی و ارتفاع ساختمان متفاوت است.
- تجهیزات باید توان تحمل جریان حداکثر را داشته باشند تا از ذوب شدن یا آسیب به مسیر هادی جلوگیری شود.
- میلهها و شبکهها معمولاً با محاسبات مهندسی مشخص میشوند تا جریان صاعقه با اطمینان به زمین هدایت شود.
ارتفاع و آرایش تجهیزات
- فاصله بین میلهها، شبکهها و نوک هوا-نوک باید بر اساس ارتفاع ساختمان و استاندارد تعیین شود.
- برای ساختمانهای بالای ۱۵ متر، شبکه گستردهتر با فاصله میلهها ۵–۷ متر و استفاده از میلههای نوک هوا توصیه میشود.
- آرایش صحیح باعث کاهش مناطق مرده و افزایش ایمنی میشود.
جنس و طول عمر تجهیزات
- مس: رسانایی بالا، طول عمر بیش از ۲۰ سال، مقاومت در برابر خوردگی و مناسب محیطهای صنعتی.
- آلومینیوم: سبک، ارزان، عمر کمتر، مناسب ساختمانهای کوچک یا پروژههای موقت.
- استنلس استیل یا گالوانیزه: مقاوم در برابر خوردگی، مناسب محیطهای خورنده و صنعتی.
- پوششهای ضد خوردگی: برای مناطق مرطوب یا صنعتی ضروری هستند و طول عمر تجهیزات را افزایش میدهند.
نگهداری و دسترسی
- تجهیزات باید امکان بررسی و تعمیر دورهای داشته باشند.
- مسیرهای هادی و اتصالات باید طوری طراحی شوند که دسترسی آسان برای تست سالانه و اصلاح نقصها فراهم شود.
مثال عملی ترکیبی
در یک پروژه صنعتی با ارتفاع ۲۵ متر:
- شبکه مشی مسی با فاصله ۶ متر بین میلهها نصب شد.
- میلههای نوک هوا در نقاط استراتژیک برای هدایت جریان بالا قرار گرفتند.
- خاک خشک با بنتونیت مرطوب شد تا مقاومت سیستم به 3.8 Ω کاهش یابد.
- نتیجه: جریان صاعقه تا 80 kA بدون آسیب به سازه یا تجهیزات دفع شد.
معرفی برندها و قیمت تجهیزات صاعقهگیر
برندهای معتبر
- DEHN آلمان: پیشرو در تجهیزات صاعقهگیر صنعتی و مسکونی، کیفیت بالا و استاندارد IEC 62305.
- ABB: تجهیزات صنعتی با دوام و اتصالات استاندارد.
- محصولات ایرانی: مناسب پروژههای مسکونی و کوچک، قیمت اقتصادی، استانداردهای ملی رعایت شود.
محدوده قیمت
| نوع تجهیزات | جنس | محدوده قیمت تقریبی |
| میله صاعقهگیر | مس | 5–15 میلیون تومان |
| میله صاعقهگیر | آلومینیوم | 2–7 میلیون تومان |
| شبکه مشی مسی | مس | 15–50 میلیون تومان بسته به مساحت |
| کلمپ و اتصالات | مس/گالوانیزه | 500 هزار – 3 میلیون تومان |
نکات مهم هنگام خرید
- فدای قیمت پایین نشوید؛ تجهیزات با کیفیت پایین ممکن است پس از چند سال نیاز به تعویض داشته باشند.
- مطمئن شوید تجهیزات دارای استاندارد بینالمللی و گواهی کیفیت باشند.
- قبل از خرید، نوع ساختمان، ارتفاع، شرایط محیطی و جریان صاعقه مورد انتظار را مشخص کنید تا بهترین تجهیزات صاعقهگیر انتخاب شود.
اشتباهات رایج در استفاده از صاعقهگیر
نصب در محل نامناسب
- یکی از رایجترین اشتباهات، نصب میله یا شبکه صاعقهگیر در خاک خشک، شنی یا سنگی بدون استفاده از مواد کاهنده مقاومت است.
- مثال: در یک ساختمان مسکونی با خاک شنی، مقاومت سیستم به 12 Ω رسید، در حالی که استاندارد ≤5 Ω بود. افزودن بنتونیت مقاومت را به 4.5 Ω کاهش داد.
استفاده از تجهیزات غیر استاندارد
- انتخاب تجهیزات ارزان و بدون گواهی استاندارد IEC یا NFPA میتواند جریان صاعقه را به درستی هدایت نکند.
- خطرات شامل آسیب به سازه، تجهیزات الکترونیکی و حتی برقگرفتگی افراد است.
اتصالات ضعیف یا جوش ناقص
- اتصالات شل یا استفاده از کلمپهای بیکیفیت باعث افزایش مقاومت سیستم و ایجاد اختلاف پتانسیل میشود.
- توصیه: استفاده از کلمپها و اتصالات جوشی استاندارد با مقاومت ≤0.05 Ω.
نادیده گرفتن نگهداری دورهای
- عدم بررسی سالانه اتصالات، خوردگی و رطوبت خاک میتواند باعث افزایش مقاومت و کاهش ایمنی سیستم شود.
پرسشهای متداول (FAQ)
سؤال 1: چرا صاعقهگیر ساختمان من عملکرد مناسبی ندارد؟
- دلایل معمول: نصب در خاک خشک، استفاده از تجهیزات غیر استاندارد، اتصالات ضعیف، افزایش مقاومت ناشی از خوردگی.
- راه حل: افزودن مواد کاهنده مقاومت، بررسی و تعویض اتصالات، تست مجدد با مولتیمتر یا تستر زمین.
سؤال 2: چه نوع صاعقهگیر برای ساختمان مسکونی مناسب است؟
- میلهای مسی با روکش ضد خوردگی کافی است.
- ارتفاع ساختمان ≤15 متر: میلههای ساده و فاصله استاندارد (۵–۱۰ متر).
- برای ارتفاع بیشتر یا شرایط محیطی مرطوب، ترکیب میله و شبکه توصیه میشود.
سؤال 3: آیا میتوان تجهیزات قدیمی صاعقهگیر را دوباره استفاده کرد؟
- اگر مقاومت سیستم هنوز کمتر از استاندارد (≤5 Ω) باشد، امکان استفاده وجود دارد.
- در غیر این صورت، تعویض میلهها یا افزودن میلههای جدید ضروری است.
سؤال 4: صاعقهگیر چیست و چرا باید آن را نصب کرد؟
- صاعقهگیر وسیلهای برای هدایت جریان صاعقه به زمین است تا از ساختمان، تجهیزات و جان انسانها محافظت کند.
- اهمیت نصب صاعقهگیر: جلوگیری از آتشسوزی، آسیب به تجهیزات الکترونیکی و کاهش خطر برقگرفتگی.
سؤال 5: مواد کاهنده مقاومت خاک چه تأثیری دارند؟
- استفاده از بنتونیت، زغال یا نمک باعث کاهش مقاومت سیستم تا ۵۰٪ یا بیشتر میشود.
- این مواد در خاک خشک یا شنی ضروری هستند تا عملکرد صحیح تجهیزات صاعقهگیر تضمین شود.
نکات ایمنی که اغلب نادیده گرفته میشوند
- هنگام نصب یا تست، حتماً از ابزار و دستکش عایق استفاده کنید.
- فاصله مناسب از خطوط برق فشار قوی و سازههای فلزی را رعایت کنید.
- از خاک یا مصالح خورنده بدون افزودن مواد کاهنده استفاده نکنید، زیرا باعث خوردگی سریع تجهیزات میشود.
